Флаш дотор юу байдаг, хэрхэн ажилладаг талаар бодож үзсэн үү?
Бид флашийг компьютертээ холбож мэдээллүүдээ хуулах, диск рүү ачаалуулах зэргээр зөөврийн бөгөөд жижиг хэмжээтэй хэдий ч асар их хэмжээний мэдээлэл хадгалах чадвартай флашийг ашигладаг. Өнөөдөр бүгдээрээ үүний гол бүрэлдэхүүн хэсгүүдэд орж, тэдгээрийн үйл явцыг судалцгаая.
-

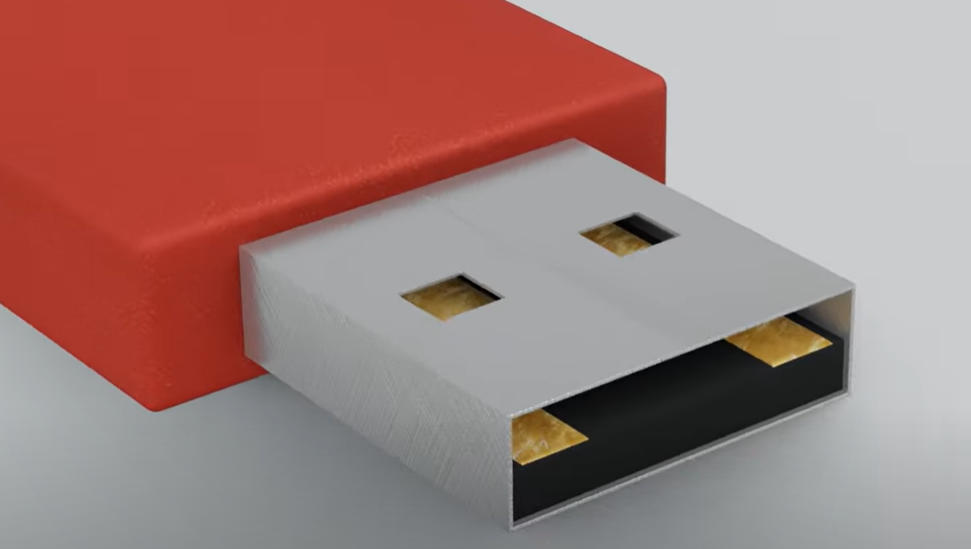

USB холбогч (USB connector)
USB холбогч нь компьютер эсвэл бусад төхөөрөмжид холбогдох гадаад металл залгуур юм. Холбогч нь дискийг бусад төхөөрөмжтэй биечлэн холбож, өгөгдөл буюу бидний мэдээллийг солилцох боломжийг олгодог.

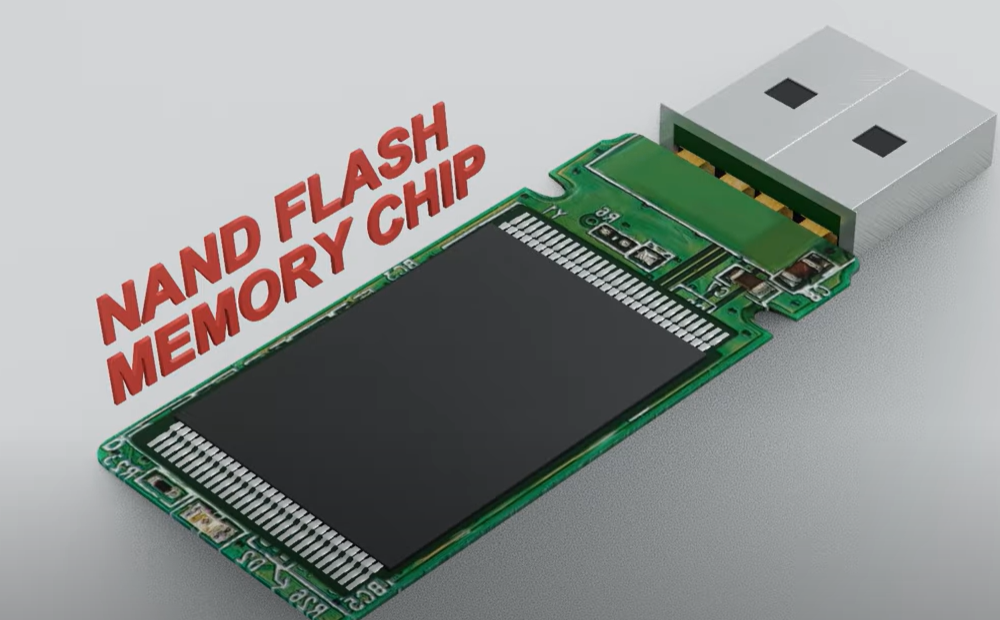

2. NAND флаш санах ойн чип
Энэ нь USB флашны зүрх юм. Бүх файл, өгөгдлийг энд хадгалдаг бөгөөд цахилгааныг унтраасан ч гэсэн мэдээллийг хадгалдаг. NAND флэш нь уламжлалт хатуу дисктэй харьцуулахад илүү хурдан унших/бичих хурдыг санал болгодог бөгөөд илүү бат бөх байдаг тул өргөн хэрэглэгддэг.

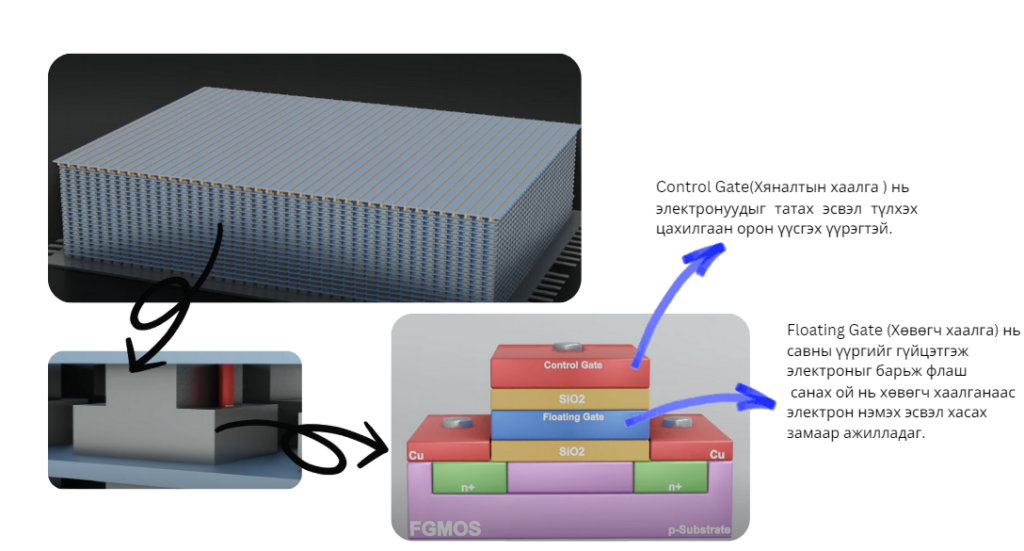

Энэ нь дотроо хэдэн тэрбум жижиг “Floating-Gate MOSFET” транзистороос бүтсэн бөгөөд цэнэг хуримтлуулж өгөгдөл хадгалах боломжийг хадгалдаг. MOSFET нь (Control Gate) болон (Floating Gate)хоёр хаалгаар хийгдсэн бөгөөд хоёулаа диэлектрик(SIO2) материалаар тусгаарлагдсан.

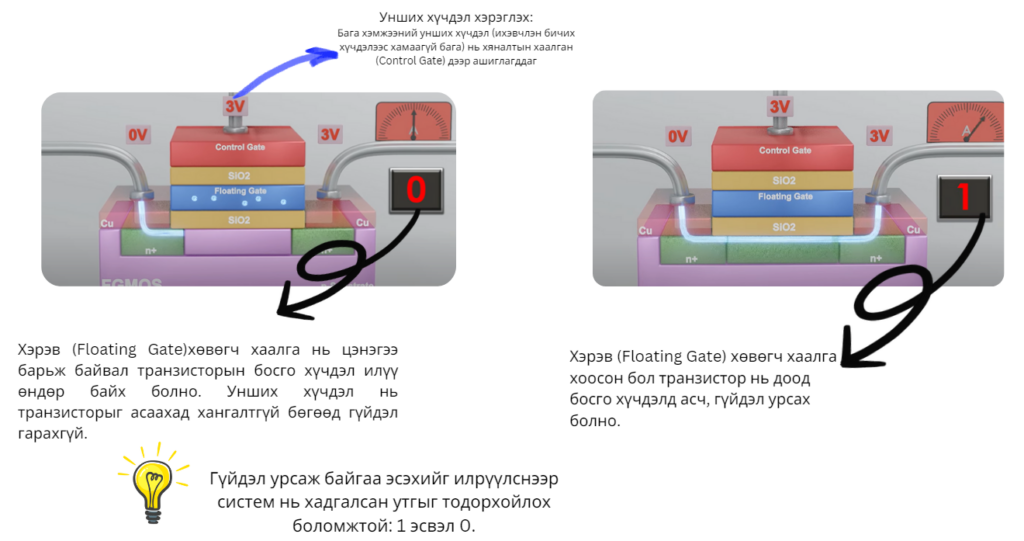

Өгөгдлийг флаш санах ойд хэрхэн уншиж вэ?
^^Өгөгдлийг унших нь хөвөгч хаалган (Floating Gate) дээр электронууд баригдсан эсэхийг тодорхойлох явдал юм. Энэ нь транзисторын босго хүчдэлийг хэмжих замаар хийгддэг. ^^

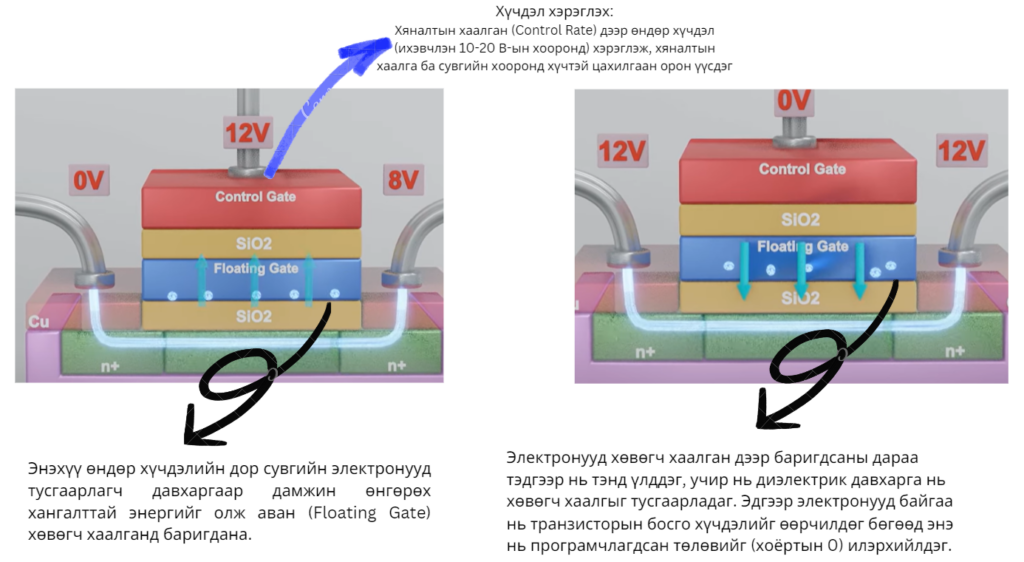

Өгөгдлийг флаш санах ойд хэрхэн бичих вэ?
^^ NAND флэш санах ойд өгөгдөл бичих үед зорилго нь хөвөгч хаалган дээр электронуудыг барих явдал юм (өөрөөр хэлбэл нүдийг “0”-ийг илэрхийлэх программчилна). Энэ нь электронуудыг хөдөлгөхөд өндөр хүчдэл ашигладаг Фаулер-Нордхейм туннел хийх процессоор дамжин хэрэгждэг.^^
Өгөгдлийг флаш санах ойд хэрхэн устгах вэ?
^^ Өгөгдлийг устгахын тулд эсрэг үйл явц шаардлагатай буюу (Floating Gate) хөвөгч хаалганаас электронуудыг холдуулах юм. Урвуу хүчдэлийг хэрэглэж, эсрэг чиглэлд цахилгаан орон үүсгэдэг. Энэ нь баригдсан электронуудыг хөвөгч хаалганаас суваг руу буцаана. Хөвөгч хаалгыг(Floating Gate) электроноос цэвэрлэсний дараа транзистор төлөвт (хоёртын 1) орно. ^^3. Хянагч(Controller chip)
Удирдагч нь үндсэндээ флаш дискний тархи юм. Энэ нь USB порт болон флаш санах ойн хооронд өгөгдөл дамжуулах ажлыг удирддаг. Энэ нь мөн алдаа засах, муу блокийн менежмент, элэгдлийг тэгшлэх зэрэг асуудлыг зохицуулдаг. Хянагч нь өгөгдлийг үр ашигтай хадгалж, хөтчийг жигд ажиллуулахыг баталгаажуулдаг.
MOSFET хөвөгч хаалга нь NAND флаш санах ойд өгөгдлийг найдвартай, үр дүнтэй хадгалах боломжийг олгодог гайхалтай технологи юм. Хөвөгч хаалган дээр хадгалагдсан цэнэгийн хэмжээг хянаснаар бид шаардлагатай бол өгөгдлийг програмчилж, устгаж чадна. Энэхүү механизм нь унших явцад бага хэмжээний хүчдэлийн өөрчлөлтийг илрүүлэх чадвартай хослуулсан нь USB флаш диск болон бусад NAND-д суурилсан хадгалах төхөөрөмжүүдийн ажиллах үндэс суурийг бүрдүүлдэг.
