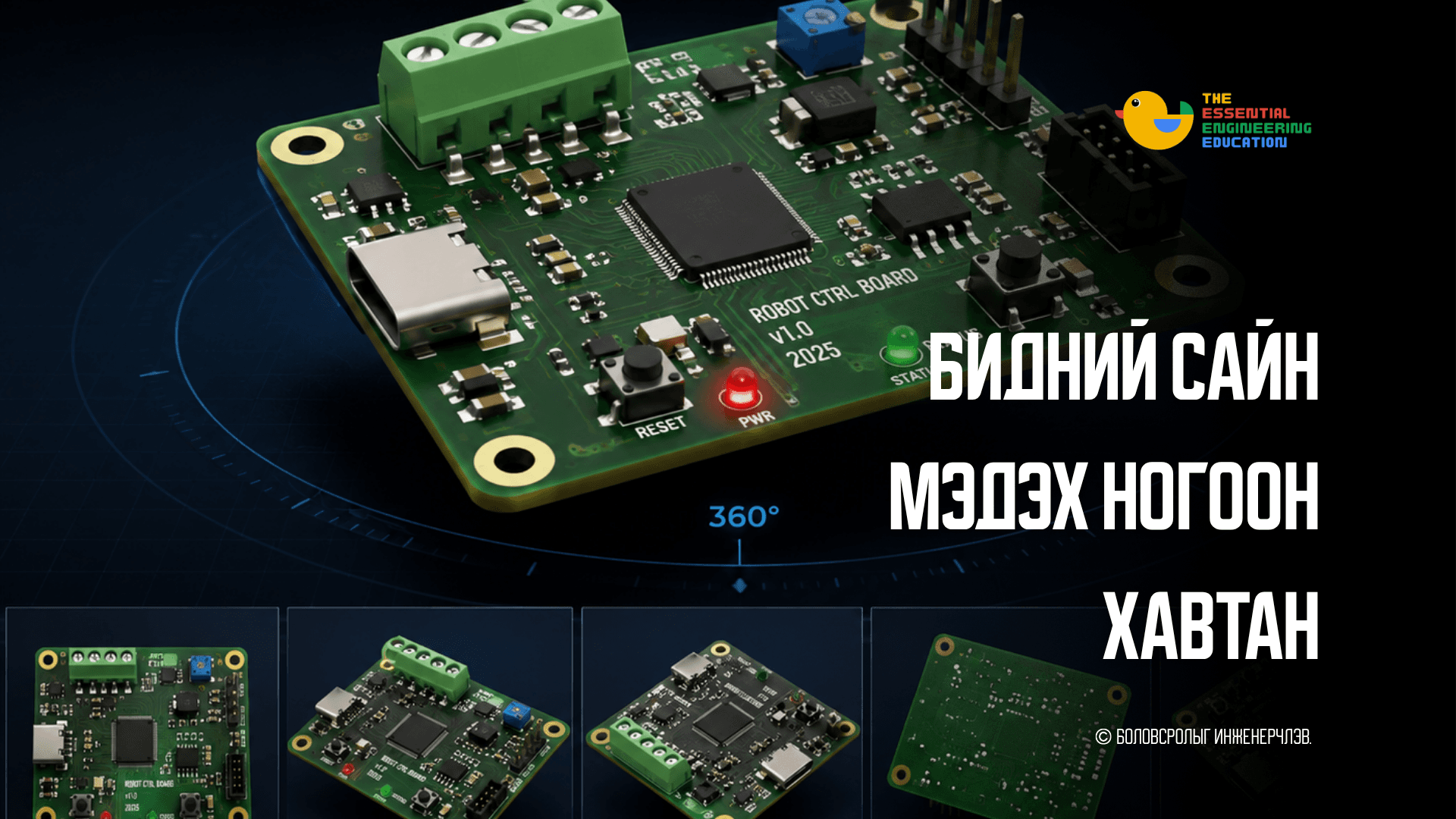

Бидний сайн мэдэх ногоон хавтан

Өнөөдөр бидний ашигладаг бараг бүх төхөөрөмж — гар утаснаас эхлээд компьютер, машин, эмнэлгийн тоног төхөөрөмж хүртэл — дотроо нэг адил зүйлтэй байдаг. Энэ бол PCB (Printed Circuit Board) буюу бидний хамгийн их харж байсан ногоон хавтан гэж юм. Хэрэв процессор, чипийг төхөөрөмжийн "тархи" гэж үзвэл, PCB бол тэдгээрийг холбож, дохио дамжуулж, эрчим хүч тараадаг "мэдрэлийн систем ба араг яс" юм. Энэ нийтлэлд PCB гэж юу болох, түүний физик бүтэц, түүх, төрөл, дизайн хийх зарчим, үйлдвэрлэлийн нарийвчилсан үе шат, чанарын хяналт, ирээдүйн чиг хандлагын талаар гүнзгийрүүлэн авч үзэцгээе.

Хуванцар эсвэл шилэн хуванцар шиг цахилгаан дамжуулдаггүй материалаар хийгддэг бөгөөд ихэвчлэн хавтангийн гадаргуу дээр болон хавтан доторх давхаргууд хооронд зэсээр зам болон элементийн тавыг гаргаж өгдөг. Ингэснээр цахилгаан гүйдэл гүйнэ. Цахилгаан дамжуулагч металл ашиглан хавтан дээр элементүүд холбогддог. Хавтан дээрх металлаар бүрэгдсэн зам нь нэг элементээс нөгөө элементийн хооронд цахилгааныг дамжуулдаг. Дамжуулагч хавтан нь маш олон хэсгээс бүрдэх ба тэдгээр нь хоорондоо холбогдож ажилладаг.

Уламжлалт байдлаар цахилгаан хэрэгслийг гараар утсаар холбож мөн гагнадаг байсан бол PCB нь энэ бүх холболтыг нэг хавтгай дээр математик нарийвчлалтай, дахин ашиглах давтагдах чадвартай, программчилж болохуйц байдлаар шийддэг. Ингэснээр:
- Холболтын алдаа буурдаг.
- Үйлдвэрлэлийн зардал багасдаг.
- Төхөөрөмжийн хэмжээг багасгах боломжтой болдог.
- Дохио алагдалыг багасгаж, орчны шуугианаас тусгаарладаг.

Нэг PCB нь дараах давхаргуудаас бүрддэг:

1. Суурь (Substrate) — Энэ давхарга нь механик бэхжилт, дулаан тэсвэрлэх чадвар, цахилгаан тусгаарлалтыг хангадаг.
2. Зэс давхарга (Copper Layer) — Дохио дамжуулах замуудыг бүрдүүлдэг. Зузаан нь "унц" (oz) нэгжээр хэмжигддэг (1 oz ≈ 35 микрон).
3. Дэвсгэр өнгөлгөө (Solder Mask) — Ихэвчлэн ногоон өнгөтэй, зэс замыг агаараас, чийгээс хамгаалж, богино холболт үүсэхээс сэргийлдэг.
4. Тэмдэглэгээний давхарга (Silkscreen) — Бүрэлдэхүүн хэсгийн нэр, тоо, чиглэлийг заасан цагаан (заримдаа өөр өнгийн) бичиг тэмдэглэгээ.
5. Гадаргуугийн боловсруулалт (Surface Finish) — HASL, ENIG (алт-никель бүрэлт), OSP зэрэг аргаар зэс гадаргууг исэлдэлтээс хамгаалж, гагнах чанарыг сайжруулдаг.

Түүхэн замнал — Хэрхэн үүсэж хөгжсөн бэ?
Эртний үе (1900-1930-аад он)
XX зууны эхэн үед цахилгаан хэлхээг бүрэн гараар, тусдаа утсаар холбож угсардаг байсан. Радио, телефон зэрэг анхны төхөөрөмжүүд асар том, хүнд, эвдрэл гэмтэлд өртөмтгий бөгөөд нэг жижиг холболт тасрахад бүхэл бүтэн төхөөрөмж ажиллахгүй болдог байсан байна.
Анхны нээлт (1936 он)
Австри-Британийн инженер Пол Эйслер (Paul Eisler) 1936 онд Лондонд ажиллаж байхдаа хэвлэмэл хэлхээний (PCB) технологийг анх удаа радио хүлээн авагчид ашигласан. Тэрээр зэсийг шилэн хавтан дээр хэвлэх аргыг санаачилж, орчин үеийн PCB-ийн үндэс суурийг тавьсан гэж тооцогддог.

Дэлхийн 2-р дайн ба цэргийн хэрэглээ (1940-өд он)
Дэлхийн 2-р дайны үед АНУ-ын арми PCB технологийг тэсрэх бөмбөгний хугацаа тохируулагч (proximity fuze) зэрэгт ашиглаж эхэлсэн. Дайны дараа энэ технологи нууцлалаас гарч, иргэний салбарт нэвтэрч эхэлсэн.

Автоматжуулалт ба өргөжилт (1950-1960-аад он)
1950-иад оны сүүлээр PCB үйлдвэрлэлийг автоматжуулах анхны техник, процесс (etching) боловсронгуй болж, олноор үйлдвэрлэх боломжтой болсон. Энэ үед транзистор бий болсноор хэлхээ улам жижигрэх шаардлага гарч ирсэн.

Олон давхаргат PCB-ийн эрин (1960-1980-аад он)
1960-1970-аад онд сансрын хөтөлбөр (Аполлон нисгэгдэх төлөвлөгөө г.м) болон цэргийн технологийн хэрэгцээнд зориулж олон давхаргат (multilayer) PCB бий болсон. Энэ нь нэг хавтан дээр хэдэн арван давхаргыг давхарлаж, илүү нарийн төвөгтэй хэлхээг багтаах боломжийг олгосон.

Дижитал хувьсгал (1990-2000-аад он)
Компьютер, гар утасны хөгжлийн хамт PCB-ийн замын өргөн, зайг нанометрийн түвшинд хүртэл багасгах шаардлага гарсан. Surface Mount Technology (SMT) буюу гадаргуу дээр шууд суурилуулах технологи түгээмэл болж, бүрэлдэхүүн хэсгийг хоёр талдаа шигүү байрлуулах боломжтой болсон.

Өнөөдрийн байдал
Одоо нанометрийн түвшний нарийвчлалтай, олон зуун давхаргатай PCB-үүд ухаалаг гар утас, компьютерийн сервер, сансрын хөлөг, цахилгаан машин зэрэгт өргөн ашиглагдаж байна. Мөн 3D хэвлэлт, уян электроник зэрэг шинэ технологиуд PCB-ийн ирээдүйг өөрчилж байна.

PCB дизайн зурах зарчим
PCB-ийг зурахдаа ихэнх инженерүүд дараах алхмуудыг дагадаг:

1. Схем зурах (Schematic Capture) — Хэлхээний логик холболтыг зурагаар илэрхийлдэг.
2. Компонент байрлал тодорхойлох (Component Placement) — Дулаан, дохионы шумрал, механик хэмжээг харгалзан бүрэлдэхүүн хэсгийг хамгийн тохиромжтой байдлаар байрлуулдаг.
3. Замын зохион байгуулалт (Routing) — Зэс замуудыг тооцоолсон өргөн, зайтайгаар зурдаг. Өндөр хурдны дохионы хувьд импеданс тохируулга (impedance matching) чухал үүрэгтэй.
4. Дизайн шалгалт (Design Rule Check, DRC) — Программ хангамж ашиглан зам хоорондын зай, дулаан, цахилгаан аюулгүй байдлыг автоматаар шалгадаг.

Энэ бүхэнд Altium Designer, KiCad (үнэ төлбөргүй, нээлттэй эх), Eagle, OrCAD зэрэг тусгай программ хангамж өргөн ашиглагддаг.
Үйлдвэрлэлийн нарийвчилсан үе шат
1. Дизайн бэлтгэх — Инженерийн зураг (Gerber файл) бэлтгэж үйлдвэрт илгээдэг.
2. Суурь материал бэлтгэх — FR-4 хавтанг шаардлагатай хэмжээгээр таслаж, цэвэрлэдэг.
3. Зурагт хэвлэх (Imaging/Printing) — Гэрэл мэдрэгч давхарга (photoresist) түрхэж, UV гэрлээр дизайныг буулгадаг.
4. Эчбэйн хийх (Etching) — Шаардлагагүй зэсийг ферик хлорид зэрэг химийн уусмалаар зайлуулж, зөвхөн шаардлагатай дамжуулагч замуудыг үлдээдэг.
5. Нүх өрөмдөх (Drilling) — Лазер эсвэл механик өрмөөр бүрэлдэхүүн хэсгийн нүхийг маш нарийн нямбай өрөмддөг (заримдаа 0.1 мм-ээс жижиг диаметртэй).
6. Давхарга хооронд металжуулах (Plating) — Нүхний хананд зэс бүрж, давхаргуудыг цахилгаан холбодог.
7. Дэвсгэр өнгөлгөө түрхэх (Solder Mask Application) — Зэс гадаргууг хамгаалж, гагнах цэгүүдийг тодорхой болгодог.
8. Тэмдэглэгээ хэвлэх (Silkscreen Printing) — Бүрэлдэхүүн хэсгийн байрлал, тэмдэглэгээг хэвлэдэг.
9. **Гадаргуугийн боловсруулалт — HASL, ENIG, OSP зэрэг аргаар эцсийн бүрэлтийг хийдэг.
10. Бүрэлдэхүүн хэсэг суурилуулах (Assembly) — SMT (Surface Mount Technology) эсвэл THT (Through-Hole Technology) аргаар резистор, конденсатор, микросхем зэргийг машинаар эсвэл гараар гагнаж холбодог.
11. Шалгалт ба чанарын хяналт (Testing/QC)— Цахилгаан дамжуулах чанар, богино холболт, дулаан тэсвэр зэргийг автомат туршилтын систем (AOI — Automated Optical Inspection, ICT — In-Circuit Testing) ашиглан шалгадаг.

Ирээдүйн чиг хандлага:
- Уян ба сунадаг электроник: Хувцас, арьсанд шууд наах боломжтой electron-ик, эрүүл мэндийн мониторинг хэрэгсэлд зориулсан уян PCB-ийн эрэлт өсөж байна.
- 3D хэвлэлтийн технологи: Гурван хэмжээст хэлбэртэй PCB хэвлэх, орон зайг илүү үр ашигтай ашиглах боломж нээгдэж байна.
- Дулаан удирдлагын шинэ шийдэл: Цахилгаан машин, өндөр чадлын электроникийн хэрэгцээнд зориулсан илүү сайн дулаан сарниулах материал, дизайн хөгжиж байна.
- Хиймэл оюун ухаан ашигласан дизайн: PCB-ийн замын зохион байгуулалтыг автоматаар оновчлох AI-д суурилсан программ хангамж түгээмэл болж байна.
- Экологийн эрх зүйн шаардлага: Хортой бодис (жишээ нь хар тугалга) бага ашигласан, дахин боловсруулах боломжтой материал руу шилжих хандлага нэмэгдэж байна.
