T-568B нь Ethernet сүлжээний кабель(RJ45)-ийн утаснуудын өнгө, дарааллыг тодорхойлдог стандарт Wiring Scheme юм. UTP (Cat5e, Cat6 гэх мэт) кабелийн доторх 8 ширхэг судлыг ямар дарааллаар холбож байгааг зааж өгдөг гэсэн үг юм.

✔️Яагаад T568B хэрэгтэй вэ?

• Сүлжээний бүх кабель нэг стандарт-аар холбогдвол төхөөрөмжүүд хоорондоо асуудалгүй ажиллана.

• Router, Switch, computer зэрэг төхөөрөмжүүддээ алдаагүй өгөгдөл дамжуулалт хийнэ.

• T568A болон T568B гэсэн хоёр өөр стандарт байдаг бөгөөд хамгийн өргөн ашиглагддаг нь T568B.

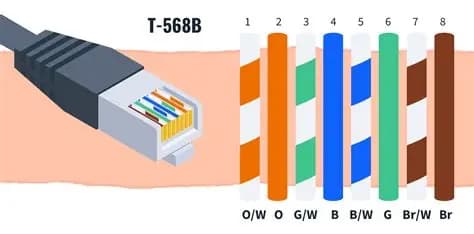

✔️T568B стандартын утасны өнгөний дараалал

RJ45 коннекторыг цааш нь, товчлуургүй талыг хараад, утаснуудыг зүүнээс баруун тийш дараах дарааллаар хийнэ.

T568B Wiring Order ( Left -> Right)

1. Цагаан-улбар шар (White-Orange)

2. Улбар шар (Orange)

3. Цагаан-ногоон (White-Green)

4. Цэнхэр (Blue)

5. Цагаан-цэнхэр (White-Blue)

6. Ногоон (Green)

7. Цагаан-бор (White-Brown)

8. Бор (Brown)

✔️Ямар үед ашигладаг вэ?

Шулуун (Straight-through) кабель хийх үед

• Хоёр талдаа T568B - T568B

Cross-over (сольж холбодог) кабель хийх үед

• T568A - T568B

Өнөө үед ихэнх төхөөрөмж Auto-MDI/MDIX-тэй болсон тул cross-over бараг ашиглагдахгүй, бүгд бараг T568B ашигладаг.

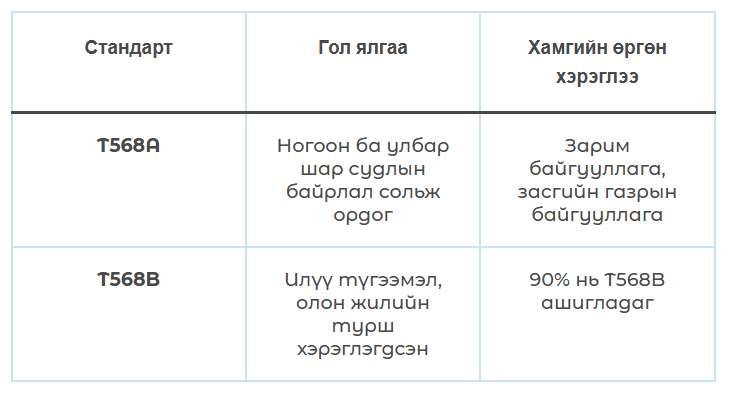

✔️T568A болон T568B нь юугаараа ялгаатай вэ?

• Америкийн AT&T компанийн анхны wiring стандарт учраас өргөн тархсан

• Ихэнх network technician-ууд алддаггүй, тогтмол стандарттай байсан тул сонгодог стандарт болсон.
